USFC13

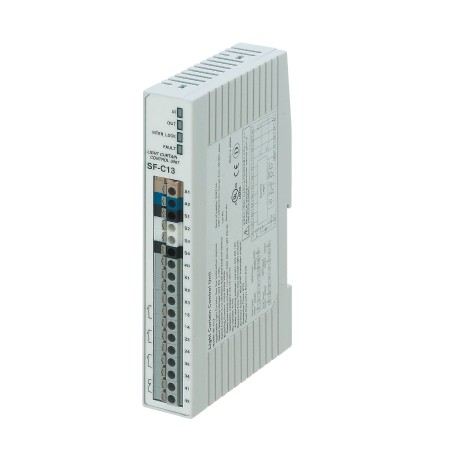

USFC13 SFC13 SF-C13 PANASONIC Control unit for SF4B, thin type
$0.00امریکی ڈالر
4928 اسٹاک میں
اہم وضاحتیں
آئٹم:Specifications
وزن:Net weight: 200 g approx.
تفصیلات:Slim type control unit
پروڈکٹ:Exclusive Control Unit for Safety Light Curtain
سپلائر کی معلومات
PANASONIC
پروڈکٹس: 4316
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| آئٹم | Specifications |
| وزن | Net weight: 200 g approx. |
| تفصیلات | Slim type control unit |
| پروڈکٹ | Exclusive Control Unit for Safety Light Curtain |
| فیوز کی درجہ بندی | Built-in electronic fuse, Triggering current: 0.5 A or more, Reset after power down |
| پارٹ نمبر | SF-C13 |
| پروڈکٹ کا نام | Exclusive Control Unit for Safety Light Curtain SF-C10 |
| پاور وولٹیج | 24 V DC ±10 % Ripple P-P 10 % or less / 100 mA or less (without safety light curtain) |
| جوابی وقت | 10 ms or less |
| سیفٹی آؤٹ پٹ | NO contact × 3 (13-14, 23-24, 33-34) |
| پروڈکٹ نمبر | SF-C13 |
| محیطی نمی | 30 to 85 % RH, Storage: 30 to 95 % RH |
| آلودگی کی ڈگری | 2 |
| معاون پیداوار | Safety relay contact (NC contact) × 1 (41-42) (Related to enabling path) |
| انکلوژر مواد | ABS |
| محیطی درجہ حرارت | -10 to +55 ℃+14 to +131℉(No dew condensation or icing allowed),Storage: -25 to +70 ℃-13 to +158℉ |
| کنکشن ٹرمینل | Spring-cage terminal |
| موجودہ کھپت | 100 mA or less (without light curtain) |
| اوور وولٹیج کیٹیگری | II |
| کمپن مزاحمت | Resistance / malfunction 10 to 55 Hz frequency, 0.35 mm0.014 inamplitudein X, Y, and Z directions for twenty times each |
| ٹریلنگ ایج فنکشن | Incorporated |
| اشارے: غلطی (FAULT) | Yellow LED (blinks when fault occurs) |
| قابل اطلاق معیارات: جاپان | JIS B 9704-1 (Type 4), JIS B 9705-1(Category 4), |
| پولرٹی سلیکشن فنکشن | Incorporated (Cable connection allows selection of plus/minus ground)Minus ground: Correspond to PNP output safety light curtainPlus ground: Correspond to NPN output safety light curtain(Note：Please switch the sliding switch to the PNP side for minus ground and to the NPN side for plus ground.) |
| اشارے: بجلی کی فراہمی (Ui) | Green LED (lights up when the power is ON) |
| اشارے: سیفٹی آؤٹ پٹ [آؤٹ] | Green LED (lights up when safety output is closed)(Note：The operation indicator is marked as "Enabling" on the unit forSF-C12.) |
| CE نشان زد ہدایت کی تعمیل | Machinery Directive, Low Voltage (SF-C11/C13 only) Directive, EMC Directive, RoHS Directive |
| بیرونی ریلے مانیٹر فنکشن | Incorporated |
| قابل اطلاق معیارات: یورپ (EU) | EN 61496-1 (Type 4), EN 55011, EN ISO 13849-1 (Category 4, PLe), IEC 61496-1 (Type 4), ISO 13849-1 (Category 4, PLe)(Note：SF-C11andSF-C13comply with UL 1998 (Class 2).) |
| سیفٹی آؤٹ پٹ: رابطہ مزاحمت | 100 mOhm or less (initial value) |
| کنیکٹ ایبل سیفٹی لائٹ پردے | Safety light curtain manufactured by Panasonic Industrial Devices SUNX |
| اشارے: انٹر لاک (INTER_LOCK) | Yellow LED (lights up when enabling contacts are opened) |
| سیفٹی آؤٹ پٹ: برقی زندگی بھر | 100,000 times or more (open/close frequency of 20 times/min, 230 V AC, 3 A, using resistance load)(Note：The life expectancy of the relay varies depending on the type of load, open / close frequency, ambient conditions and others.) |
| سیفٹی آؤٹ پٹ: مکینیکل لائف ٹائم | 10,000,000 times or more (open/close frequency of 180 times/min)(Note：The life expectancy of the relay varies depending on the type of load, open / close frequency, ambient conditions and others.) |
| قابل اطلاق معیارات: شمالی امریکہ | ANSI/UL 61496-1 (Type 4), UL 1998 (Class 2) (Note：SF-C11andSF-C13comply with UL 1998 (Class 2).) |
| سیفٹی آؤٹ پٹ: درخواست کی قسم | AC-15, DC-13 (IEC 60947-5-1) |
| سیمی کنڈکٹر سے متعلق معاون پیداوار (AUX) | PNP open-collector transistor・Max. source current: 60 mA・Applied voltage: same as supply voltage(between the semiconductorauxiliary output and +V)・Residual voltage: 2.3 V or less(at source current 60 mA)Leakage current: 2 mA or less |
| پک اپ میں تاخیر (آٹو ری سیٹ / دستی ری سیٹ) | 80 ms or less / 90 ms or less |
| سیفٹی آؤٹ پٹ: رابطہ مواد / رابطے | AgSnO, self cleaning, positively driven |
| قابل اطلاق معیار: بین الاقوامی معیار | IEC 61496-1 (Type 4) |
| سیفٹی آؤٹ پٹ: رابطہ تحفظ فیوز ریٹیڈ | 4 A (slow blow) |
| ماحولیاتی مزاحمت: تحفظ کی ڈگری | Enclosure: IP40Terminal: IP20 |
| معاون پیداوار: رابطہ تحفظ فیوز ریٹیڈ | 2 A (slow blow) |
| معاون پیداوار: ریٹیڈ آپریشن وولٹیج / کرنٹ | 24 V DC / 2 A, Min. applicable load: 10 mA (at 24 V DC) |
| سیمی کنڈکٹر معاون آؤٹ پٹ (AUX): آؤٹ پٹ آپریشن | On when the safety light curtain is interrupted |
| سیفٹی آؤٹ پٹ: ریٹیڈ آپریشن وولٹیج (Ue) /ریٹیڈ آپریشن کرنٹ (le) | 4 A / 30 V DC, 4 A / 230 V AC, resistive load (For inductive load, during contact protection) Min. applicable load: 10 mA (at 24 V DC)(Note：If severalSF-C11orSF-C13units are being used in a line together, leavea space of 5 mm0.197 inor more between each unit. If the units are touching each other, reduce the rated operating current for safety output in accordance with the ambient operating temperature as shown in the graphs below.) |
پروڈکٹ کی وضاحت
Narrow control unit for barriers and other safety products. Applicable to loose-wire terminated cables, control up to category 4
