USLKG 16 N-1

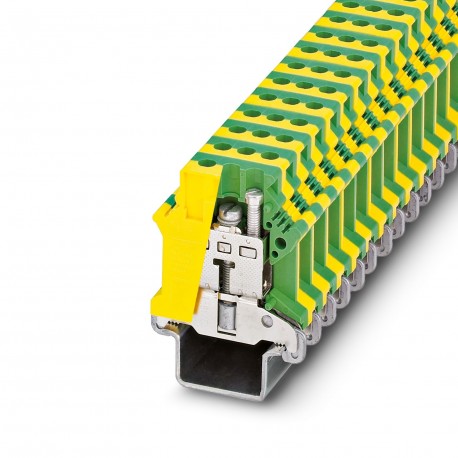

USLKG 16 N-1 0443036 PHOENIX CONTACT Ground modular terminal block
$0.00امریکی ڈالر
3013 اسٹاک میں
اہم وضاحتیں
:1201442 E/UK
نوٹ:Please observe the current carrying capacity of the DIN rails.
رنگ:green-yellow
چوڑائی:12.2 mm
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| 1201442 E/UK | |
| نوٹ | Please observe the current carrying capacity of the DIN rails. |
| رنگ | green-yellow |
| چوڑائی | 12.2 mm |
| اونچائی | 42.5 mm |
| آؤٹ پٹ | (Permanent) |
| جنرل | When aligning with a feed-through terminal block with the same shape, an end cover must be interposed with insulation voltages of > 690 V |
| مصنوعات کی قسم | Ground terminal block |
| سکرو دھاگہ | M4 |
| ٹارک کی حد | 1.5 Nm ... 1.8 Nm |
| چڑھنے کی قسم | NS 35/15-2,3 |
| زمینی پاؤں | Yes |
| شناخت | II 2 GD Ex eb IIC Gb |
| قطاروں کی تعداد | 1 |
| NS 15 پر گہرائی | 52.6 mm |
| NS 32 پر گہرائی | 59 mm |
| سائیڈ پینل کھولیں۔ | No |
| آرٹیکل پر نظر ثانی | 10 |
| اتارنے کی لمبائی | 11 mm |
| کراس سیکشن AWG | 12 ... 4 (converted acc. to IEC) |
| ٹارک کو سخت کرنا | 1.5 ... 1.8 Nm |
| NS 35/15 پر گہرائی | 61.5 mm |
| آلودگی کی ڈگری | 3 |
| NS 35/7,5 پر گہرائی | 54 mm |
| موصلیت کا مواد | PA |
| عہدوں کی تعداد | 1 |
| شرح شدہ سرج وولٹیج | 8 kV |
| اوور وولٹیج کیٹیگری | III |
| برائے نام کراس سیکشن | 16 mm² |
| رابطوں کی تعداد | 2 |
| کنکشن کی گنجائش AWG | 14 ... 4 |
| ریٹیڈ کراس سیکشن AWG | 6 |
| ٹرمینل بلاک لگانا | 1.5 Nm ... 1.8 Nm (PE foot with mounting screw, M4) |
| سابق مصدقہ لوازمات | 1205066 SZS 1,0X4,0 VDE |
| PE پاؤں کے لئے ٹارک کی حد | 1.5 Nm ... 1.8 Nm |
| کنکشن کی صلاحیت سخت ہے | 2.5 mm² ... 25 mm² |
| موصل مواد گروپ | I |
| آپریٹنگ درجہ حرارت کی حد | -60 °C ... 110 °C |
| کنکشن کی صلاحیت لچکدار | 4 mm² ... 16 mm² |
| کنڈکٹر کراس سیکشن سخت | 2.5 mm² ... 25 mm² |
| محیطی درجہ حرارت (اسمبلی) | -5 °C ... 70 °C |
| محیطی درجہ حرارت (فعالیت) | -5 °C ... 70 °C |
| محیطی درجہ حرارت (آپریشن) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| فی لیول کنکشنز کی تعداد | 2 |
| کنڈکٹر کراس سیکشن لچکدار | 4 mm² ... 16 mm² |
| اے سی سی میں کنکشن معیاری کے ساتھ | IEC 60947-7-2 |
| قابل اجازت نمی (آپریشن) | 20 % ... 90 % |
| UL 94 کے مطابق آتش گیر درجہ بندی | V0 |
| دھواں گیس زہریلا NFPA 130 (SMP 800C) | passed |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| کنڈکٹر کراس سیکشن، لچکدار [AWG] | 10 ... 6 (converted acc. to IEC) |
| قابل اجازت نمی (اسٹوریج/ٹرانسپورٹ) | 30 % ... 70 % |
| سطح کی آتش گیریت NFPA 130 (ASTM E 162) | passed |
| ٹھنڈ میں جامد موصل مواد کی درخواست | -60 °C |
| برائے نام حالت کے لیے زیادہ سے زیادہ بجلی کی کھپت | 2.43 W |
| کیلوری میٹرک ہیٹ ریلیز NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| ریل گاڑیوں کے لیے آگ سے تحفظ (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| ریل گاڑیوں کے لیے آگ سے تحفظ (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| ریل گاڑیوں کے لیے آگ سے تحفظ (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| ریل گاڑیوں کے لیے آگ سے تحفظ (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| دھوئیں کی مخصوص نظری کثافت NFPA 130 (ASTM E 662) | passed |
| لچکدار کنڈکٹر کراس سیکشن (پلاسٹک کی آستین کے ساتھ فیرول) | 1.5 mm² ... 16 mm² |
| متعلقہ موصلیت کے مواد کا درجہ حرارت انڈیکس (Elect., UL 746 B) | 130 °C |
| کنڈکٹر کراس سیکشن لچکدار (پلاسٹک کی آستین کے بغیر فیرول) | 1.5 mm² ... 16 mm² |
| موصلیت کے مواد کا درجہ حرارت انڈیکس (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
پروڈکٹ کی وضاحت
Ground terminal, In a joint alignment with pitch terminals of the same contour, a cover for insulation voltages > 690 V must be inserted, number of connections: 2, number of poles: 1, connection type:
