UTI 2,5-PE/L/NTB

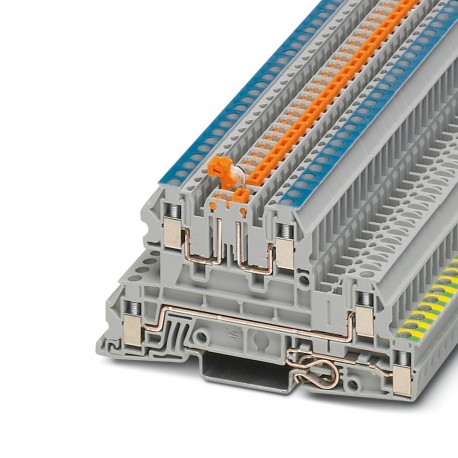

UTI 2,5-PE/L/NTB 3076032 PHOENIX CONTACT Installation ground terminal block, Screw connection, Cross section..
$0.00امریکی ڈالر
3350 اسٹاک میں
اہم وضاحتیں
:6 kV
نوٹ:Please observe the current carrying capacity of the DIN rails.
رنگ:gray
چوڑائی:5.2 mm
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| 6 kV | |
| نوٹ | Please observe the current carrying capacity of the DIN rails. |
| رنگ | gray |
| چوڑائی | 5.2 mm |
| اونچائی | 51.20 mm |
| لمبائی | 93.5 mm |
| سیٹ پوائنٹ | 1 N |
| ASD سطح | 6.12 (m/s2)2/Hz |
| جھٹکا فارم | Half-sine |
| سرعت | 3.12 g |
| سکرو دھاگہ | M3 |
| ٹیسٹ سپیکٹرم | Service life test category 2, bogie mounted |
| صدمے کا دورانیہ | 18 ms |
| ٹیسٹ فریکوئنسی | f1= 5 Hz to f2= 250 Hz |
| آخر کور کی چوڑائی | 2.2 mm |
| اونچائی NS 35/15 | 59 mm |
| سائیڈ پینل کھولیں۔ | ja |
| ٹیسٹ کی ہدایات | X-, Y- and Z-axis |
| اونچائی NS 35/7,5 | 51.5 mm |
| سطحوں کی تعداد | 3 |
| آلودگی کی ڈگری | 3 |
| اتارنے کی لمبائی | 9 mm |
| کنکشن کا طریقہ | Screw connection |
| انگلی کی حفاظت | guaranteed |
| جھٹکا ٹیسٹ کا نتیجہ | Test passed |
| موڑ ٹیسٹ موڑ | 135 |
| برائے نام موجودہ IN | 21 A (with 4 mm² conductor cross section) |
| برائے نام وولٹیج اقوام متحدہ | 400 V (phase conductor/phase conductor) |
| مختصر وقت کا کرنٹ | 0.48 kA |
| موصلیت کا مواد | PA |
| شرح شدہ سرج وولٹیج | 4 kV |
| ٹینسائل ٹیسٹ کا نتیجہ | Test passed |
| زیادہ سے زیادہ لوڈ کرنٹ | 24 A (with 4 mm² conductor cross section and 3-pos. terminal block) |
| اوور وولٹیج کیٹیگری | III |
| کیریئر پر سخت فٹ | NS 35 |
| برائے نام کراس سیکشن | 4 mm² |
| رابطوں کی تعداد | 5 |
| زیادہ سے زیادہ ٹارک کو سخت کرنا | 0.6 Nm |
| موڑنے والے ٹیسٹ کا نتیجہ | Test passed |
| تھرمل ٹیسٹ کا نتیجہ | Test passed |
| ٹیسٹ کا دورانیہ فی محور | 5 h |
| ٹارک کو سخت کرنا، منٹ | 0.5 Nm |
| ٹریکٹیو فورس سیٹ پوائنٹ | 10 N |
| موصل مواد گروپ | I |
| اندرونی بیلناکار گیج | A3 |
| ضروریات، وولٹیج ڈراپ | ≤ 3.2 mV |
| ہاتھ کی حفاظت کے پیچھے | guaranteed |
| موڑنے ٹیسٹ گردش کی رفتار | 10 rpm |
| وولٹیج ڈراپ ٹیسٹ کا نتیجہ | Test passed |
| سرج وولٹیج ٹیسٹ سیٹ پوائنٹ | 7.3 kV |
| سرج وولٹیج ٹیسٹ کا نتیجہ | Test passed |
| فی سمت جھٹکوں کی تعداد | 3 |
| سپورٹ پر سخت فٹ ہونے کا نتیجہ | Test passed |
| شارٹ سرکٹ استحکام کا نتیجہ | Test passed |
| ٹیسٹ تفصیلات، جھٹکا ٹیسٹ | DIN EN 50155 (VDE 0115-200):2008-03 |
| درجہ حرارت میں اضافہ ٹیسٹ کا نتیجہ | Test passed |
| کنڈکٹر کراس سیکشن AWG زیادہ سے زیادہ | 12 |
| کنڈکٹر کراس سیکشن AWG منٹ۔ | 24 |
| کنڈکٹر کراس سیکشن ٹھوس زیادہ سے زیادہ | 4 mm² |
| کنڈکٹر کراس سیکشن ٹھوس منٹ۔ | 0.2 mm² |
| جھٹکا تحفظ ٹیسٹ تفصیلات | DIN EN 50274 (VDE 0660-514):2002-11 |
| کنڈکٹر کراس سیکشن ٹینسائل ٹیسٹ | 0.2 mm² |
| کنڈکٹر کراس سیکشن لچکدار زیادہ سے زیادہ | 4 mm² |
| کنڈکٹر کراس سیکشن لچکدار منٹ. | 0.2 mm² |
| UL 94 کے مطابق آتش گیر درجہ بندی | V0 |
| دولن، براڈ بینڈ شور ٹیسٹ کا نتیجہ | Test passed |
| زیادہ سے زیادہ AWG کنڈکٹر کراس سیکشن، لچکدار | 12 |
| کم از کم AWG کنڈکٹر کراس سیکشن، لچکدار | 24 |
| پاور فریکوئنسی وولٹیج سیٹ پوائنٹ کا مقابلہ کرتی ہے۔ | 1.89 kV |
| موڑنے والا ٹیسٹ کنڈکٹر کراس سیکشن/وزن | 0.2 mm² / 0.2 kg |
| کنڈکٹر کراس سیکشن شارٹ سرکٹ ٹیسٹنگ | 4 mm² |
| ٹھنڈ میں جامد موصل مواد کی درخواست | -60 °C |
| ایک ہی کراس سیکشن کے ساتھ 2 کنڈکٹر، ٹھوس زیادہ سے زیادہ۔ | 1.5 mm² |
| ایک ہی کراس سیکشن والے 2 کنڈکٹر، ٹھوس منٹ۔ | 0.2 mm² |
| وولٹیج ٹیسٹ کا سامنا پاور فریکوئنسی کا نتیجہ | Test passed |
| ٹیسٹ تفصیلات، دولن، براڈبینڈ شور | DIN EN 50155 (VDE 0115-200):2008-03 |
| ایک ہی کراس سیکشن والے 2 کنڈکٹر، زیادہ سے زیادہ پھنسے ہوئے ہیں۔ | 1.5 mm² |
| ایک ہی کراس سیکشن کے ساتھ 2 کنڈکٹر، پھنسے ہوئے منٹ۔ | 0.2 mm² |
| متعلقہ موصلیت کے مواد کا درجہ حرارت انڈیکس (Elect., UL 746 B) | 130 °C |
| تھرمل خصوصیات کا ثبوت (سوئی شعلہ) مؤثر مدت | 30 s |
| کنڈکٹر کراس سیکشن لچکدار، پلاسٹک آستین زیادہ سے زیادہ کے ساتھ ferrule کے ساتھ. | 2.5 mm² |
| کنڈکٹر کراس سیکشن لچکدار، پلاسٹک کی آستین کے ساتھ فیرول کے ساتھ۔ | 0.25 mm² |
| موصلیت کے مواد کا درجہ حرارت انڈیکس (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| کنڈکٹر کراس سیکشن لچکدار، بغیر پلاسٹک کی آستین کے زیادہ سے زیادہ فیرول کے ساتھ۔ | 2.5 mm² |
| کنڈکٹر کراس سیکشن لچکدار، بغیر پلاسٹک کی آستین کے فیرول کے ساتھ۔ | 0.25 mm² |
| ایک ہی کراس سیکشن والے 2 کنڈکٹر، پھنسے ہوئے، بغیر پلاسٹک کی آستین کے فیرولز، زیادہ سے زیادہ۔ | 0.75 mm² |
| ایک ہی کراس سیکشن والے 2 کنڈکٹر، پھنسے ہوئے، بغیر پلاسٹک کی آستین کے فیرولز، منٹ۔ | 0.25 mm² |
| ایک ہی کراس سیکشن والے 2 کنڈکٹر، پھنسے ہوئے، پلاسٹک کی آستین کے ساتھ TWIN فیرولز، زیادہ سے زیادہ۔ | 0.75 mm² |
| ایک ہی کراس سیکشن کے ساتھ 2 کنڈکٹر، پھنسے ہوئے، پلاسٹک کی آستین کے ساتھ TWIN فیرولز، منٹ۔ | 0.5 mm² |
| ٹرمینل پوائنٹس کے مکینیکل استحکام کے لیے ٹیسٹ کا نتیجہ (5 ایکس کنڈکٹر کنکشن) | Test passed |
پروڈکٹ کی وضاحت
Ground terminal block for distribution, nominal voltage: 400 V, nominal current: 21 A, Screw connection, Dimensioning cross-section: 4 mm², cross-section: 0.2 mm² - 4 mm², Screw connection, Dimensioni
