VAL-MS/1+1-BE/FM

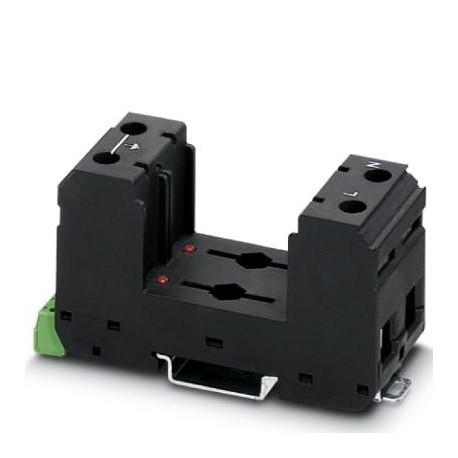

VAL-MS/1+1-BE/FM 2920531 PHOENIX CONTACT Type 2 surge protection base element
$0.00امریکی ڈالر
4603 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4046356298995
آرڈرکی:2920531
کیٹلاگ صفحہ:Page 58 (C-4-2017)
پیکنگ یونٹ:1 pc
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4046356298995 |
| آرڈرکی | 2920531 |
| کیٹلاگ صفحہ | Page 58 (C-4-2017) |
| پیکنگ یونٹ | 1 pc |
| اصل ملک | DE (Germany) |
| حسب ضرورت ٹیرف نمبر | 85366990 |
| (محیط حالات) | T2 |
| (حفاظتی سرکٹ) | 1 A DC |
| (UL کنکشن ڈیٹا) | EN 61643-11 2012 |
| اونچائی (طول و عرض) | ≤ 2000 m (amsl (above mean sea level)) |
| قسم (محیط حالات) | Base element, DIN rail mounting |
| رنگ (محیط حالات) | jet black RAL 9005 |
| ایس پی ڈی کی قسم (کنکشن ڈیٹا) | 4CA |
| گہرائی (کلیدی تجارتی ڈیٹا) | 51.5 mm (incl. DIN rail 7.5 mm) |
| چوڑائی (کلیدی تجارتی ڈیٹا) | 35.6 mm |
| (معیارات اور ضوابط) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| EN قسم (محیط حالات) | T2 |
| اونچائی (اہم تجارتی ڈیٹا) | 96.8 mm |
| (انڈیکیٹر/ریموٹ سگنلنگ) | 4.5 Nm (25 mm² ... 35 mm²) |
| نام وولٹیج (کنکشن ڈیٹا) | 690 V AC |
| برائے نام تعدد fN (جنرل) | 50 Hz (60 Hz) |
| جھٹکا (آپریشن) (جہت) | 25g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| شرح شدہ لوڈ کرنٹ IL (جنرل) | 80 A |
| تحفظ کی ڈگری (جہت) | IP20 (only when all terminal points are used) |
| سکرو تھریڈ (حفاظتی سرکٹ) | M2 |
| بڑھتے ہوئے قسم (محیط حالات) | DIN rail: 35 mm |
| کمپن (آپریشن) (جہت) | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| فی ٹکڑا وزن (پیکنگ کو چھوڑ کر) | 161.260 g |
| ہاؤسنگ میٹریل (محیط حالات) | PBT |
| آپریٹنگ کرنٹ (UL وضاحتیں) | 1 A AC |
| آپریٹنگ وولٹیج (UL وضاحتیں) | 125 V AC |
| اتارنے کی لمبائی (حفاظتی سرکٹ) | 7 mm |
| ٹارک کو سخت کرنا (UL وضاحتیں) | 4 lbf-in. |
| چین RoHS (معیارات اور ضوابط) | Environmentally Friendly Use Period = 50 |
| کنکشن کا طریقہ (حفاظتی سرکٹ) | Plug-in/screw connection via COMBICON |
| افقی پچ (کلیدی تجارتی ڈیٹا) | 2 Div. |
| آپریٹنگ کرنٹ (حفاظتی سرکٹ) | 5 mA AC ... 1.5 A AC |
| آپریٹنگ وولٹیج (حفاظتی سرکٹ) | 5 V AC ... 250 V AC |
| ٹارک کو سخت کرنا (حفاظتی سرکٹ) | 0.25 Nm |
| زیادہ سے زیادہ مسلسل وولٹیج UC (جنرل) | 500 V AC |
| سوئچنگ فنکشن (حفاظتی سرکٹ) | PDT contact |
| آلودگی کی ڈگری (محیط حالات) | 2 |
| عہدوں کی تعداد (محیط حالات) | 2 |
| سکرو تھریڈ (انڈیکیٹر/ریموٹ سگنلنگ) | M5 |
| معیارات/ضابطے (UL کنکشن ڈیٹا) | IEC 61643-11 2011 |
| محیطی درجہ حرارت (آپریشن) (طول و عرض) | -40 °C ... 80 °C |
| IEC ٹیسٹ کی درجہ بندی (محیط حالات) | II |
| شارٹ سرکٹ موجودہ درجہ بندی ISCCR (جنرل) | 25 kA |
| زیادہ سے زیادہ برانچ وائرنگ کے ساتھ بیک اپ فیوز (جنرل) | 200 A (gG) |
| قابل اجازت نمی (آپریشن) (جہت) | 5 % ... 95 % |
| اتارنے کی لمبائی (انڈیکیٹر/ریموٹ سگنلنگ) | 16 mm |
| کنکشن کا طریقہ (انڈیکیٹر/ریموٹ سگنلنگ) | Fork-type cable lug |
| ٹارک کو سخت کرنا (انڈیکیٹر/ریموٹ سگنلنگ) | 3 Nm (1,5 mm² ... 16 mm²) |
| کنڈکٹر کراس سیکشن AWG (UL وضاحتیں) | 30 ... 14 |
| کنڈکٹر کراس سیکشن AWG (حفاظتی سرکٹ) | 28 ... 16 |
| ٹارک کو سخت کرنا (UL انڈیکیٹر/ریموٹ سگنلنگ) | 30 lbf-in. |
| کنڈکٹر کراس سیکشن ٹھوس (حفاظتی سرکٹ) | 0.14 mm² ... 1.5 mm² |
| سرج پروٹیکشن فالٹ میسج (محیط حالات) | Remote indication contact |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (طول و عرض) | -40 °C ... 80 °C |
| کنڈکٹر کراس سیکشن لچکدار (حفاظتی سرکٹ) | 0.14 mm² ... 1.5 mm² |
| زیادہ سے زیادہ وائرنگ کے ذریعے وی قسم کے ساتھ بیک اپ فیوز (جنرل) | 80 A (gG) |
| کنڈکٹر کراس سیکشن AWG (انڈیکیٹر/ریموٹ سگنلنگ) | 15 ... 2 |
| کنڈکٹر کراس سیکشن ٹھوس (انڈیکیٹر/ریموٹ سگنلنگ) | 1.5 mm² ... 35 mm² |
| کنڈکٹر کراس سیکشن AWG (UL انڈیکیٹر/ریموٹ سگنلنگ) | 10 ... 2 |
| UL 94 (محیط حالات) کے مطابق آتش گیر درجہ بندی | V-0 |
| کنڈکٹر کراس سیکشن لچکدار (انڈیکیٹر/ریموٹ سگنلنگ) | 1.5 mm² ... 16 mm² |
پروڈکٹ کی وضاحت
Base element for type 2 unloaders from the VALVETRAB MS product series, with remote indication contact. Execution for single-phase power supplies with separate N and PE conduction.
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
