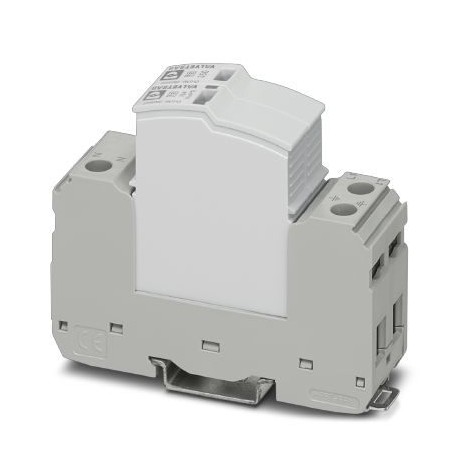

VAL-SEC-T2-1S-350
VAL-SEC-T2-1S-350 2905341 VAL‐CP‐1S‐350/O 2881036 PHOENIX CONTACT Type 2 surge arrester
$0.00امریکی ڈالر
3058 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4046356948043
آرڈرکی:2905341
(جنرل):63 A (gG / TWIN ferrule 2x 10mm²)
کیٹلاگ صفحہ:Page 47 (C-4-2017)
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4046356948043 |
| آرڈرکی | 2905341 |
| (جنرل) | 63 A (gG / TWIN ferrule 2x 10mm²) |
| کیٹلاگ صفحہ | Page 47 (C-4-2017) |
| پیکنگ یونٹ | 1 pc |
| اصل ملک | DE (Germany) |
| (کنکشن ڈیٹا) | N-G |
| (UL وضاحتیں) | 14 ... 4 (flexible) |
| حسب ضرورت ٹیرف نمبر | 85363030 |
| (محیط حالات) | PBT-FR |
| (UL کنکشن ڈیٹا) | EN 61643-11 2012 |
| اونچائی (طول و عرض) | ≤ 2000 m (amsl (above mean sea level)) |
| قسم (محیط حالات) | DIN rail module, two-section, divisible |
| رنگ (محیط حالات) | light grey RAL 7035 |
| ایس پی ڈی کی قسم (کنکشن ڈیٹا) | 4CA |
| گہرائی (کلیدی تجارتی ڈیٹا) | 74.5 mm (incl. DIN rail 7.5 mm) |
| چوڑائی (کلیدی تجارتی ڈیٹا) | 25.4 mm |
| (معیارات اور ضوابط) | No hazardous substances above threshold values |
| EN قسم (محیط حالات) | T2 |
| اونچائی (اہم تجارتی ڈیٹا) | 89.9 mm |
| برائے نام وولٹیج اقوام متحدہ (جنرل) | 240 V AC (TN-S) |
| نام وولٹیج (کنکشن ڈیٹا) | 240 V AC |
| برائے نام تعدد fN (جنرل) | 50 Hz (60 Hz) |
| بقایا موجودہ IPE (جنرل) | ≤ 1 µA |
| جھٹکا (آپریشن) (جہت) | 30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| شرح شدہ لوڈ کرنٹ IL (جنرل) | 40 A (Biconnect M4 fork-type cable lug 6 mm²) |
| رسپانس ٹائم TA(LN) (جنرل) | ≤ 25 ns |
| رسپانس ٹائم TA(L-PE) (جنرل) | ≤ 100 ns |
| رسپانس ٹائم TA(N-PE) (جنرل) | ≤ 100 ns |
| تحفظ کی ڈگری (جہت) | IP20 |
| سکرو تھریڈ (حفاظتی سرکٹ) | M5 |
| UT(LN) (جنرل) میں TOV سلوک | 415 V AC (5 s / withstand mode) |
| بڑھتے ہوئے قسم (محیط حالات) | DIN rail: 35 mm |
| UT(N-PE) (جنرل) میں TOV سلوک | 1200 V AC (200 ms / withstand mode) |
| کمپن (آپریشن) (جہت) | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| برائے نام تعدد (کنکشن ڈیٹا) | 50/60 Hz |
| تحفظ کا طریقہ (کنکشن ڈیٹا) | L-N |
| بقایا وولٹیج Ures (LN) (جنرل) | ≤ 1.5 kV (at In) |
| فی ٹکڑا وزن (پیکنگ کو چھوڑ کر) | 211.500 g |
| ہاؤسنگ میٹریل (محیط حالات) | PA 6.6-FR 20% GF |
| بقایا وولٹیج Ures (N-PE) (جنرل) | ≤ 0.5 kV (at In) |
| اتارنے کی لمبائی (حفاظتی سرکٹ) | 16 mm |
| ٹارک کو سخت کرنا (UL وضاحتیں) | 40 lbf-in. ... 50 lbf-in. |
| چین RoHS (معیارات اور ضوابط) | Environmentally friendly use period: unlimited = EFUP-e |
| کنکشن کا طریقہ (حفاظتی سرکٹ) | Fork-type cable lug |
| افقی پچ (کلیدی تجارتی ڈیٹا) | 1.4 Div. |
| ٹارک کو سخت کرنا (حفاظتی سرکٹ) | 4.5 Nm |
| تحفظ کا طریقہ (محیط حالات) | L-N |
| آلودگی کی ڈگری (محیط حالات) | 2 |
| عہدوں کی تعداد (محیط حالات) | 2 |
| معیارات/ضابطے (UL کنکشن ڈیٹا) | IEC 61643-11 2011 |
| وولٹیج پروٹیکشن لیول اوپر (LN) (جنرل) | ≤ 1.5 kV |
| بجلی کی تقسیم کا نظام (کنکشن ڈیٹا) | Single phase |
| وولٹیج پروٹیکشن لیول اوپر (L-PE) (جنرل) | ≤ 1.9 kV |
| وولٹیج پروٹیکشن لیول اوپر (N-PE) (جنرل) | ≤ 1.5 kV |
| محیطی درجہ حرارت (آپریشن) (طول و عرض) | -40 °C ... 80 °C |
| IEC پاور سپلائی سسٹم (محیط حالات) | TN-S |
| IEC ٹیسٹ کی درجہ بندی (محیط حالات) | II |
| شارٹ سرکٹ موجودہ درجہ بندی ISCCR (جنرل) | 25 kA (in case of 315 A gG backup fuse) |
| زیادہ سے زیادہ برانچ وائرنگ کے ساتھ بیک اپ فیوز (جنرل) | 315 A (gG) |
| زیادہ سے زیادہ مسلسل وولٹیج UC(N-PE) (جنرل) | 264 V AC |
| قابل اجازت نمی (آپریشن) (جہت) | 5 % ... 95 % |
| کنڈکٹر کراس سیکشن AWG (UL وضاحتیں) | 14 ... 2 (solid) |
| کنڈکٹر کراس سیکشن AWG (حفاظتی سرکٹ) | 12 ... 4 |
| برائے نام خارج ہونے والا کرنٹ In(8/20) µs (جنرل) | 20 kA |
| کنڈکٹر کراس سیکشن ٹھوس (حفاظتی سرکٹ) | 2.5 mm² ... 25 mm² |
| زیادہ سے زیادہ خارج ہونے والا موجودہ Imax(8/20) µs (جنرل) | 40 kA |
| موجودہ مداخلت کی درجہ بندی کی پیروی کریں Ifi(N-PE) (جنرل) | 100 A (264 V AC) |
| برائے نام ڈسچارج کرنٹ ان(LG) (کنکشن ڈیٹا) | 20 kA |
| برائے نام خارج ہونے والا موجودہ ان (LN) (کنکشن ڈیٹا) | 20 kA |
| برائے نام ڈسچارج کرنٹ ان (این جی) (کنکشن ڈیٹا) | 20 kA |
| سرج پروٹیکشن فالٹ میسج (محیط حالات) | optical |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (طول و عرض) | -40 °C ... 80 °C |
| کنڈکٹر کراس سیکشن لچکدار (حفاظتی سرکٹ) | 1.5 mm² ... 6 mm² |
| زیادہ سے زیادہ وائرنگ کے ذریعے وی قسم کے ساتھ بیک اپ فیوز (جنرل) | 40 A (gG / Biconnect M4 fork-type cable lug, 6 mm²) |
| پیمائش شدہ محدود وولٹیج MLV (LG) (کنکشن ڈیٹا) | 2080 V |
| پیمائش شدہ محدود وولٹیج MLV (LN) (کنکشن ڈیٹا) | 2000 V |
| ماپا محدود وولٹیج MLV (NG) (کنکشن ڈیٹا) | 950 V |
| زیادہ سے زیادہ مسلسل آپریٹنگ وولٹیج UC(LN) (جنرل) | 350 V AC |
| زیادہ سے زیادہ مسلسل آپریٹنگ وولٹیج UC(L-PE) (جنرل) | 350 V AC |
| UL 94 (محیط حالات) کے مطابق آتش گیر درجہ بندی | V-0 |
| زیادہ سے زیادہ مسلسل آپریٹنگ وولٹیج MCOV (LG) (کنکشن ڈیٹا) | 350 V AC |
| زیادہ سے زیادہ مسلسل آپریٹنگ وولٹیج MCOV (LN) (کنکشن ڈیٹا) | 350 V AC |
| زیادہ سے زیادہ مسلسل آپریٹنگ وولٹیج MCOV (NG) (کنکشن ڈیٹا) | 264 V AC |
پروڈکٹ کی وضاحت
Plug-in surge charger according to type 2/class II, for single-phase power supply networks with separate N and PE (3-conductor system: L1, N, PE).
