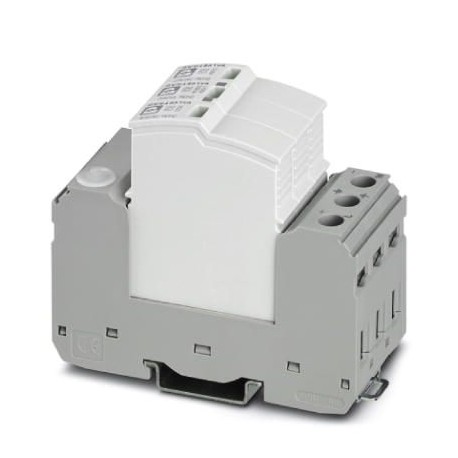

VAL-SEC-T2-2+F-120DC-FM
VAL-SEC-T2-2+F-120DC-FM 1033788 PHOENIX CONTACT Svodič přepětí typu 2
$0.00امریکی ڈالر
4210 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4055626539973
نوٹ:Made to Order (non-returnable)
آرڈرکی:1033788
(جنرل):100 ns
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4055626539973 |
| نوٹ | Made to Order (non-returnable) |
| آرڈرکی | 1033788 |
| (جنرل) | 100 ns |
| پیکنگ یونٹ | 1 pc |
| اصل ملک | DE (Germany) |
| (کنکشن ڈیٹا) | EN 61643-11 2012 |
| حسب ضرورت ٹیرف نمبر | 85363030 |
| (محیط حالات) | PBT-FR |
| اونچائی (طول و عرض) | ≤ 6000 m (amsl (above mean sea level)) |
| قسم (محیط حالات) | DIN rail module, two-section, divisible |
| رنگ (محیط حالات) | light grey RAL 7035 |
| گہرائی (کلیدی تجارتی ڈیٹا) | 74.5 mm (incl. DIN rail 7.5 mm) |
| چوڑائی (کلیدی تجارتی ڈیٹا) | 37.3 mm |
| (اضافی تکنیکی ڈیٹا) | 1 A DC (30 V DC) |
| (معیارات اور ضوابط) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| EN قسم (محیط حالات) | T2 |
| اونچائی (اہم تجارتی ڈیٹا) | 97.9 mm |
| برائے نام وولٹیج اقوام متحدہ (جنرل) | 100 V DC ... 120 V DC |
| UT (جنرل) میں TOV سلوک | 174 V DC (5 s / withstand mode) |
| بقایا موجودہ IPE (جنرل) | ≤ 5 µA |
| جھٹکا (آپریشن) (جہت) | 30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| شرح شدہ لوڈ کرنٹ IL (جنرل) | 40 A (Biconnect M4 fork-type cable lug 6 mm²) |
| تحفظ کی ڈگری (جہت) | IP20 |
| بڑھتے ہوئے قسم (محیط حالات) | DIN rail: 35 mm |
| کمپن (آپریشن) (جہت) | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| فی ٹکڑا وزن (پیکنگ کو چھوڑ کر) | 287.570 g |
| ہاؤسنگ میٹریل (محیط حالات) | PA 6.6-FR 20% GF |
| چین RoHS (معیارات اور ضوابط) | Environmentally Friendly Use Period = 50 |
| افقی پچ (کلیدی تجارتی ڈیٹا) | 2 Div. |
| SVHC تک پہنچیں (معیارات اور ضوابط) | Lead 7439-92-1 |
| زیادہ سے زیادہ مسلسل وولٹیج UC (جنرل) | 150 V DC |
| تحفظ کا طریقہ (محیط حالات) | (DC+) - (DC-) |
| معیارات/ضابطے (کنکشن ڈیٹا) | IEC 61643-11 2011 |
| آلودگی کی ڈگری (محیط حالات) | 2 |
| سکرو تھریڈ (اضافی تکنیکی ڈیٹا) | M2 |
| سکرو تھریڈ (انڈیکیٹر/ریموٹ سگنلنگ) | M5 |
| محیطی درجہ حرارت (آپریشن) (طول و عرض) | -40 °C ... 80 °C |
| IEC پاور سپلائی سسٹم (محیط حالات) | DC |
| IEC ٹیسٹ کی درجہ بندی (محیط حالات) | II |
| شارٹ سرکٹ موجودہ درجہ بندی ISCCR (جنرل) | 0.2 kA (without backup fuse) |
| اتارنے کی لمبائی (اضافی تکنیکی ڈیٹا) | 7 mm |
| کنکشن کا طریقہ (اضافی تکنیکی ڈیٹا) | Plug-in/screw connection via COMBICON |
| زیادہ سے زیادہ برانچ وائرنگ کے ساتھ بیک اپ فیوز (جنرل) | 20 A (gG / B at ISCCR> 200 A) |
| آپریٹنگ کرنٹ (اضافی تکنیکی ڈیٹا) | 5 mA AC ... 1 A AC |
| آپریٹنگ وولٹیج (اضافی تکنیکی ڈیٹا) | 5 V AC ... 250 V AC (Altitude ≤ 2000 m amsl) |
| قابل اجازت نمی (آپریشن) (جہت) | 5 % ... 95 % |
| اتارنے کی لمبائی (انڈیکیٹر/ریموٹ سگنلنگ) | 16 mm |
| ٹارک کو سخت کرنا (اضافی تکنیکی ڈیٹا) | 0.25 Nm |
| کنکشن کا طریقہ (انڈیکیٹر/ریموٹ سگنلنگ) | Fork-type cable lug |
| سوئچنگ فنکشن (اضافی تکنیکی ڈیٹا) | PDT contact |
| ٹارک کو سخت کرنا (انڈیکیٹر/ریموٹ سگنلنگ) | 4.5 Nm |
| برائے نام خارج ہونے والا کرنٹ In(8/20) µs (جنرل) | 20 kA |
| زیادہ سے زیادہ مسلسل وولٹیج UC (حفاظتی سرکٹ) | 135 V AC (for operation in safety lighting systems) |
| زیادہ سے زیادہ خارج ہونے والا موجودہ Imax(8/20) µs (جنرل) | 40 kA |
| کل خارج ہونے والا موجودہ Itotal(8/20) µs (جنرل) | 40 kA |
| وولٹیج پروٹیکشن لیول اوپر (DC+) - (DC-) (جنرل) | ≤ 1.8 kV |
| سرج پروٹیکشن فالٹ میسج (محیط حالات) | Optical, remote indicator contact |
| وولٹیج پروٹیکشن لیول اوپر (DC+/DC-) - PE (جنرل) | ≤ 1.3 kV |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (طول و عرض) | -40 °C ... 80 °C |
| زیادہ سے زیادہ وائرنگ کے ذریعے وی قسم کے ساتھ بیک اپ فیوز (جنرل) | 20 A (gG / B at ISCCR> 200 A) |
| مسلسل آپریٹنگ کرنٹ ICPV (حفاظتی سرکٹ) | 10 µA |
| کنڈکٹر کراس سیکشن AWG (اضافی تکنیکی ڈیٹا) | 28 ... 16 |
| شارٹ سرکٹ کرنٹ ریٹنگ ISCPV (حفاظتی سرکٹ) | 1000 A |
| کنڈکٹر کراس سیکشن AWG (انڈیکیٹر/ریموٹ سگنلنگ) | 12 ... 4 |
| کنڈکٹر کراس سیکشن ٹھوس (اضافی تکنیکی ڈیٹا) | 0.14 mm² ... 1.5 mm² |
| کنڈکٹر کراس سیکشن ٹھوس (انڈیکیٹر/ریموٹ سگنلنگ) | 2.5 mm² ... 25 mm² |
| UL 94 (محیط حالات) کے مطابق آتش گیر درجہ بندی | V-0 |
| کنڈکٹر کراس سیکشن لچکدار (اضافی تکنیکی ڈیٹا) | 0.14 mm² ... 1.5 mm² |
| کنڈکٹر کراس سیکشن لچکدار (انڈیکیٹر/ریموٹ سگنلنگ) | 1.5 mm² ... 6 mm² |
| زیادہ سے زیادہ مسلسل آپریٹنگ وولٹیج UCPV (حفاظتی سرکٹ) | 150 V DC |
| 6 kV (1.2/50) µs (DC+/DC-) پر لہر اسپارک اوور وولٹیج کا سامنے - PE (جنرل) | ≤ 1.1 kV |
پروڈکٹ کی وضاحت
Plug-in surge arrester without leakage current for isolated and grounded 2-pole DC systems with linear operating characteristics up to 120 V DC, for rail mounting, 3-pole base element with remote indi
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
