اسٹاک میں ہاٹ پروڈکٹ
VAL-SEC-T2-3S-350VF-FM

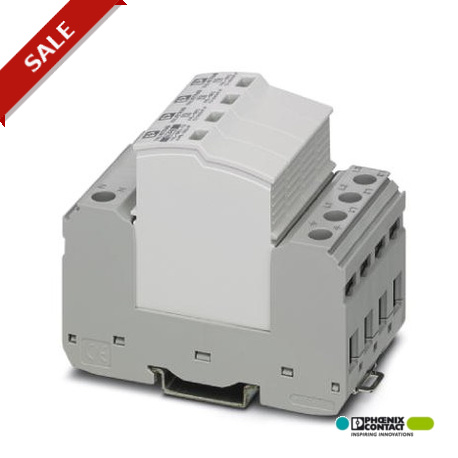

VAL-SEC-T2-3S-350VF-FM 2909590 PHOENIX CONTACT Type 2 surge arrester
$0.00امریکی ڈالر
4101 اسٹاک میں
اہم وضاحتیں
(جنرل):63 A (gG / TWIN ferrule 2x 10mm²)
ETIM 5.0 (eCl@ss):EC000941
ETIM 6.0 (eCl@ss):EC000941
(کنکشن ڈیٹا):EN 61643-11 2012
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| (جنرل) | 63 A (gG / TWIN ferrule 2x 10mm²) |
| ETIM 5.0 (eCl@ss) | EC000941 |
| ETIM 6.0 (eCl@ss) | EC000941 |
| (کنکشن ڈیٹا) | EN 61643-11 2012 |
| UNSPSC 13.2 (ETIM) | 39121620 |
| (محیط حالات) | PBT-FR |
| (حفاظتی سرکٹ) | 1 A DC (30 V DC) |
| GTIN (آپ کے فوائد) | 4055626371597 |
| نوٹ (آپ کے فوائد) | Made to Order (non-returnable) |
| قسم (محیط حالات) | DIN rail module, two-section, divisible |
| رنگ (محیط حالات) | light grey RAL 7035 |
| آرڈرکی (آپ کے فوائد) | 2909590 |
| رسپانس ٹائم ٹی اے (جنرل) | ≤ 100 ns |
| EN قسم (محیط حالات) | T2 |
| برائے نام وولٹیج اقوام متحدہ (جنرل) | 240/415 V AC (TN-S) |
| اونچائی (اہم تجارتی ڈیٹا) | ≤ 2000 m (amsl (above mean sea level)) |
| کیٹلاگ صفحہ (آپ کے فوائد) | Page 46 (C-4-2017) |
| برائے نام تعدد fN (جنرل) | 50 Hz (60 Hz) |
| پیکنگ یونٹ (آپ کے فوائد) | 1 pc |
| بقایا موجودہ IPE (جنرل) | ≤ 1 µA |
| شرح شدہ لوڈ کرنٹ IL (جنرل) | 40 A (Biconnect M4 fork-type cable lug 6 mm²) |
| سکرو تھریڈ (حفاظتی سرکٹ) | M2 |
| UT(LN) (جنرل) میں TOV سلوک | 457 V AC (5 s / withstand mode) |
| بڑھتے ہوئے قسم (محیط حالات) | DIN rail: 35 mm |
| UT(N-PE) (جنرل) میں TOV سلوک | 1200 V AC (200 ms / withstand mode) |
| اصل ملک (آپ کے فوائد) | DE (Germany) |
| بقایا وولٹیج Ures (LN) (جنرل) | ≤ 1.35 kV (at In) |
| ہاؤسنگ میٹریل (محیط حالات) | PA 6.6-FR 20% GF |
| بقایا وولٹیج Ures (L-PE) (جنرل) | ≤ 1.75 kV (at In) |
| بقایا وولٹیج Ures (N-PE) (جنرل) | ≤ 0.5 kV (at In) |
| اتارنے کی لمبائی (حفاظتی سرکٹ) | 7 mm |
| کنکشن کا طریقہ (حفاظتی سرکٹ) | Plug-in/screw connection via COMBICON |
| حسب ضرورت ٹیرف نمبر (آپ کے فوائد) | 85363030 |
| آپریٹنگ کرنٹ (حفاظتی سرکٹ) | 5 mA AC ... 1 A AC |
| آپریٹنگ وولٹیج (حفاظتی سرکٹ) | 5 V AC ... 250 V AC |
| ٹارک کو سخت کرنا (حفاظتی سرکٹ) | 0.25 Nm |
| eCl@ss 5.1 (معیار اور ضوابط) | 27130801 |
| eCl@ss 6.0 (معیار اور ضوابط) | 27130805 |
| eCl@ss 8.0 (معیار اور ضوابط) | 27130805 |
| eCl@ss 9.0 (معیار اور ضوابط) | 27130805 |
| تحفظ کا طریقہ (محیط حالات) | L-N |
| معیارات/ضابطے (کنکشن ڈیٹا) | IEC 61643-11 2011 |
| سوئچنگ فنکشن (حفاظتی سرکٹ) | PDT contact |
| آلودگی کی ڈگری (محیط حالات) | 2 |
| عہدوں کی تعداد (محیط حالات) | 4 |
| سکرو تھریڈ (انڈیکیٹر/ریموٹ سگنلنگ) | M5 |
| تحفظ کی ڈگری (اہم تجارتی ڈیٹا) | IP20 |
| وولٹیج پروٹیکشن لیول اوپر (LN) (جنرل) | ≤ 1.5 kV |
| وولٹیج پروٹیکشن لیول اوپر (L-PE) (جنرل) | ≤ 2.3 kV |
| وولٹیج پروٹیکشن لیول اوپر (N-PE) (جنرل) | ≤ 1.5 kV |
| IEC پاور سپلائی سسٹم (محیط حالات) | TN-S |
| IEC ٹیسٹ کی درجہ بندی (محیط حالات) | II |
| شارٹ سرکٹ موجودہ درجہ بندی ISCCR (جنرل) | 50 kA |
| زیادہ سے زیادہ برانچ وائرنگ کے ساتھ بیک اپ فیوز (جنرل) | 200 A (gG) |
| زیادہ سے زیادہ مسلسل وولٹیج UC(N-PE) (جنرل) | 264 V AC |
| اتارنے کی لمبائی (انڈیکیٹر/ریموٹ سگنلنگ) | 16 mm |
| کنکشن کا طریقہ (انڈیکیٹر/ریموٹ سگنلنگ) | Fork-type cable lug |
| ٹارک کو سخت کرنا (انڈیکیٹر/ریموٹ سگنلنگ) | 4.5 Nm |
| کنڈکٹر کراس سیکشن AWG (حفاظتی سرکٹ) | 28 ... 16 |
| کنڈکٹر کراس سیکشن ٹھوس (حفاظتی سرکٹ) | 0.14 mm² ... 1.5 mm² |
| موجودہ مداخلت کی درجہ بندی کی پیروی کریں Ifi(N-PE) (جنرل) | 100 A (264 V AC) |
| سرج پروٹیکشن فالٹ میسج (محیط حالات) | Optical, remote indicator contact |
| محیطی درجہ حرارت (آپریشن) (کلیدی تجارتی ڈیٹا) | -40 °C ... 80 °C |
| کنڈکٹر کراس سیکشن لچکدار (حفاظتی سرکٹ) | 0.14 mm² ... 1.5 mm² |
| زیادہ سے زیادہ وائرنگ کے ذریعے وی قسم کے ساتھ بیک اپ فیوز (جنرل) | 40 A (gG / Biconnect M4 fork-type cable lug, 6 mm²) |
| زیادہ سے زیادہ مسلسل آپریٹنگ وولٹیج UC(LN) (جنرل) | 350 V AC |
| برائے نام خارج ہونے والا کرنٹ In(8/20) µs (LN) (جنرل) | 10 kA |
| قابل اجازت نمی (آپریشن) (کلیدی تجارتی ڈیٹا) | 5 % ... 95 % |
| فی ٹکڑا وزن (پیکنگ کو چھوڑ کر) (آپ کے فوائد) | 385.000 g |
| زیادہ سے زیادہ مسلسل آپریٹنگ وولٹیج UC(L-PE) (جنرل) | 350 V AC |
| برائے نام خارج ہونے والا کرنٹ In(8/20) µs (L-PE) (جنرل) | 10 kA |
| برائے نام خارج ہونے والا کرنٹ In(8/20) µs (N-PE) (جنرل) | 20 kA |
| کنڈکٹر کراس سیکشن AWG (انڈیکیٹر/ریموٹ سگنلنگ) | 12 ... 4 |
| زیادہ سے زیادہ خارج ہونے والا موجودہ Imax(8/20) µs (LN) (جنرل) | 20 kA |
| زیادہ سے زیادہ خارج ہونے والا موجودہ Imax(8/20) µs (L-PE) (جنرل) | 20 kA |
| زیادہ سے زیادہ خارج ہونے والا موجودہ Imax(8/20) µs (N-PE) (جنرل) | 40 kA |
| کنڈکٹر کراس سیکشن ٹھوس (انڈیکیٹر/ریموٹ سگنلنگ) | 2.5 mm² ... 25 mm² |
| UL 94 (محیط حالات) کے مطابق آتش گیر درجہ بندی | V-0 |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (کلیدی تجارتی ڈیٹا) | -40 °C ... 80 °C |
| کنڈکٹر کراس سیکشن لچکدار (انڈیکیٹر/ریموٹ سگنلنگ) | 1.5 mm² ... 6 mm² |
پروڈکٹ کی وضاحت
Plug-in surge protection device with leakage current proof, according to type 2/class II, for three-phase power supply networks with N and PE separated (5-conductor system: L1, L2, L3, N, PE), with re
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
تکنیکی تفصیلات
Pluggable surge protective device free of leakage current, in accordance with Type 2/Class II, for 3-phase power supply networks with separate N and PE (5-conductor system: L1, L2, L3, N, PE), with remote indication contact.
