VAL-US-347/30/3+0-FM

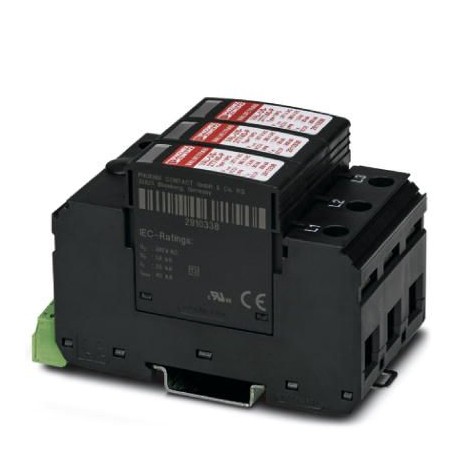

VAL-US-347/30/3+0-FM 2910383 PHOENIX CONTACT Type 2 surge protection device
$0.00امریکی ڈالر
3107 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4055626445212
نوٹ:Made to Order (non-returnable)
آرڈرکی:2910383
(جنرل):762 V AC (120 min / withstand mode)
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4055626445212 |
| نوٹ | Made to Order (non-returnable) |
| آرڈرکی | 2910383 |
| (جنرل) | 762 V AC (120 min / withstand mode) |
| پیکنگ یونٹ | 1 pc |
| اصل ملک | US (United States) |
| (کنکشن ڈیٹا) | L-G |
| حسب ضرورت ٹیرف نمبر | 85363030 |
| (محیط حالات) | PBT |
| (حفاظتی سرکٹ) | 1 A DC |
| (UL کنکشن ڈیٹا) | EN 61643-11 2012 |
| اونچائی (طول و عرض) | ≤ 2000 m (amsl (above mean sea level)) |
| قسم (محیط حالات) | DIN rail module, two-section, divisible |
| رنگ (محیط حالات) | jet black RAL 9005 |
| ایس پی ڈی کی قسم (کنکشن ڈیٹا) | 1 |
| گہرائی (کلیدی تجارتی ڈیٹا) | 65.5 mm |
| چوڑائی (کلیدی تجارتی ڈیٹا) | 53.4 mm |
| EN قسم (محیط حالات) | T2 |
| اونچائی (اہم تجارتی ڈیٹا) | 98.7 mm |
| برائے نام وولٹیج اقوام متحدہ (جنرل) | 400/690 V AC (TN-C) |
| UT (جنرل) میں TOV سلوک | 690 V AC (5 s / withstand mode) |
| (انڈیکیٹر/ریموٹ سگنلنگ) | 4.5 Nm (25 mm² ... 35 mm²) |
| نام وولٹیج (کنکشن ڈیٹا) | 347/600 V AC (3-phase Wye) |
| برائے نام تعدد fN (جنرل) | 50 Hz (60 Hz) |
| جھٹکا (آپریشن) (جہت) | 25g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| بقایا وولٹیج Ures (جنرل) | ≤ 2.5 kV (at In) |
| تحفظ کی ڈگری (جہت) | IP20 (only when all terminal points are used) |
| سکرو تھریڈ (حفاظتی سرکٹ) | M2 |
| بڑھتے ہوئے قسم (محیط حالات) | DIN rail: 35 mm |
| کمپن (آپریشن) (جہت) | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| برائے نام تعدد (کنکشن ڈیٹا) | 50/60 Hz |
| تحفظ کا طریقہ (کنکشن ڈیٹا) | L-L |
| فی ٹکڑا وزن (پیکنگ کو چھوڑ کر) | 381.600 g |
| ہاؤسنگ میٹریل (محیط حالات) | PA 6.6 |
| آپریٹنگ کرنٹ (UL وضاحتیں) | 1 A AC |
| آپریٹنگ وولٹیج (UL وضاحتیں) | 125 V AC |
| اتارنے کی لمبائی (حفاظتی سرکٹ) | 7 mm |
| ٹارک کو سخت کرنا (UL وضاحتیں) | 2 lbf-in. ... 4 lbf-in. |
| وولٹیج پروٹیکشن لیول اوپر (جنرل) | ≤ 2.5 kV |
| کنکشن کا طریقہ (حفاظتی سرکٹ) | Plug-in/screw connection via COMBICON |
| افقی پچ (کلیدی تجارتی ڈیٹا) | 3 Div. |
| آپریٹنگ کرنٹ (حفاظتی سرکٹ) | 5 mA AC ... 1.5 A AC |
| آپریٹنگ وولٹیج (حفاظتی سرکٹ) | 5 V AC ... 250 V AC |
| اسٹینڈ بائی بجلی کی کھپت پی سی (جنرل) | ≤ 150 mVA |
| ٹارک کو سخت کرنا (حفاظتی سرکٹ) | 0.25 Nm |
| زیادہ سے زیادہ مسلسل وولٹیج UC (جنرل) | 580 V AC |
| تحفظ کا طریقہ (محیط حالات) | L-PEN |
| سوئچنگ فنکشن (حفاظتی سرکٹ) | PDT contact |
| آلودگی کی ڈگری (محیط حالات) | 2 |
| عہدوں کی تعداد (محیط حالات) | 3 |
| سکرو تھریڈ (انڈیکیٹر/ریموٹ سگنلنگ) | M5 |
| معیارات/ضابطے (UL کنکشن ڈیٹا) | IEC 61643-11 2011 |
| بجلی کی تقسیم کا نظام (کنکشن ڈیٹا) | Wye |
| محیطی درجہ حرارت (آپریشن) (طول و عرض) | -40 °C ... 80 °C |
| IEC پاور سپلائی سسٹم (محیط حالات) | TN-C |
| IEC ٹیسٹ کی درجہ بندی (محیط حالات) | II |
| شارٹ سرکٹ موجودہ درجہ بندی ISCCR (جنرل) | 25 kA |
| زیادہ سے زیادہ برانچ وائرنگ کے ساتھ بیک اپ فیوز (جنرل) | 125 A (gG) |
| قابل اجازت نمی (آپریشن) (جہت) | 5 % ... 95 % |
| اتارنے کی لمبائی (انڈیکیٹر/ریموٹ سگنلنگ) | 16 mm |
| کنکشن کا طریقہ (انڈیکیٹر/ریموٹ سگنلنگ) | Fork-type cable lug |
| برائے نام خارج ہونے والا کرنٹ ان (کنکشن ڈیٹا) | 20 kA |
| ٹارک کو سخت کرنا (انڈیکیٹر/ریموٹ سگنلنگ) | 3 Nm (1,5 mm² ... 16 mm²) |
| کنڈکٹر کراس سیکشن AWG (UL وضاحتیں) | 30 ... 14 |
| کنڈکٹر کراس سیکشن AWG (حفاظتی سرکٹ) | 28 ... 16 |
| برائے نام خارج ہونے والا کرنٹ In(8/20) µs (جنرل) | 15 kA |
| فی فیز زیادہ سے زیادہ سرج کرنٹ (کنکشن ڈیٹا) | 30 kA |
| ٹارک کو سخت کرنا (UL انڈیکیٹر/ریموٹ سگنلنگ) | 30 lbf-in. |
| کنڈکٹر کراس سیکشن ٹھوس (حفاظتی سرکٹ) | 0.14 mm² ... 1.5 mm² |
| زیادہ سے زیادہ خارج ہونے والا موجودہ Imax(8/20) µs (جنرل) | 30 kA |
| سرج پروٹیکشن فالٹ میسج (محیط حالات) | Optical, remote indicator contact |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (طول و عرض) | -40 °C ... 80 °C |
| کنڈکٹر کراس سیکشن لچکدار (حفاظتی سرکٹ) | 0.14 mm² ... 1.5 mm² |
| شارٹ سرکٹ کرنٹ ریٹنگ (SCCR) (کنکشن ڈیٹا) | 200 kA |
| وولٹیج تحفظ کی درجہ بندی VPR (LG) (کنکشن ڈیٹا) | 2000 V |
| وولٹیج تحفظ کی درجہ بندی VPR (LL) (کنکشن ڈیٹا) | 4000 V |
| کنڈکٹر کراس سیکشن AWG (انڈیکیٹر/ریموٹ سگنلنگ) | 15 ... 2 |
| کنڈکٹر کراس سیکشن ٹھوس (انڈیکیٹر/ریموٹ سگنلنگ) | 1.5 mm² ... 35 mm² |
| کنڈکٹر کراس سیکشن AWG (UL انڈیکیٹر/ریموٹ سگنلنگ) | 10 ... 2 |
| UL 94 (محیط حالات) کے مطابق آتش گیر درجہ بندی | V-0 |
| کنڈکٹر کراس سیکشن لچکدار (انڈیکیٹر/ریموٹ سگنلنگ) | 1.5 mm² ... 16 mm² |
| زندہ اور زمینی حصوں کے درمیان فاصلہ (محیط حالات) | 5 mm |
| زیادہ سے زیادہ مسلسل آپریٹنگ وولٹیج MCOV (LG) (کنکشن ڈیٹا) | 580 V AC |
| زیادہ سے زیادہ مسلسل آپریٹنگ وولٹیج MCOV (LL) (کنکشن ڈیٹا) | 750 V AC |
پروڈکٹ کی وضاحت
3-channel surge protection device with remote indication contact, for 347/600 V and 400/690 V AC, 4 wires.
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
