اسٹاک میں ہاٹ پروڈکٹ
MCV 1,5/ 4-G-3,81 P14 THR R32

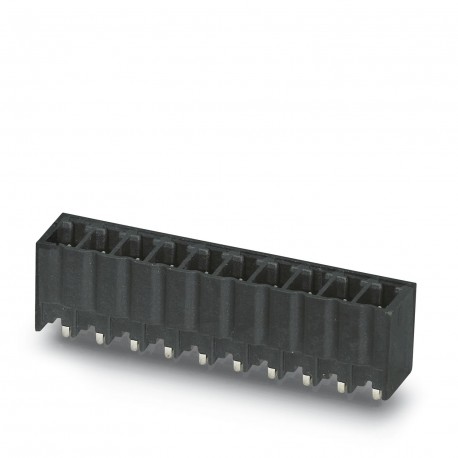

MCV 1,5/ 4-G-3,81 P14 THR R32 1728387 PHOENIX CONTACT Feed-through header
$1.48امریکی ڈالر
6799 اسٹاک میں
اہم وضاحتیں
نوٹ:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
قسم:Component suitable for through hole reflow
پچ:3.81 mm
نتیجہ:Test passed
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| نوٹ | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| قسم | Component suitable for through hole reflow |
| پچ | 3.81 mm |
| نتیجہ | Test passed |
| عمل | Reflow/wave soldering |
| طول و عرض | 0.35 mm (10 Hz ... 60.1 Hz) |
| ESD سطح | (D) electrostatically conductive |
| تعدد | 10 - 150 - 10 Hz |
| چوڑائی [w] | 16.63 mm |
| اونچائی [h] | 10.6 mm |
| لمبائی [l] | 7.25 mm |
| پن لے آؤٹ | Linear pinning |
| جھاڑو کی رفتار | 1 octave/min |
| سرعت | 5g (60.1 Hz ... 150 Hz) |
| پروڈکٹ لائن | COMBICON Connectors S |
| مصنوعات کی قسم | PCB headers |
| سوراخ کا قطر | 1.4 mm |
| چڑھنے کی قسم | THR soldering / wave soldering |
| سائیکلوں کی تعداد | 25 |
| تفصیلات | IEC 60512-1-1:2002-02 |
| قطاروں کی تعداد | 1 |
| پن کے طول و عرض | 0.8 x 0.8 mm |
| پروڈکٹ فیملی | MCV 1,5/..-G-THR |
| تھرمل تناؤ | 100 °C/168 h |
| [W] ٹیپ کی چوڑائی | 32 mm |
| رنگ (رہائش) | black (9005) |
| بڑھتے ہوئے فلانج | without |
| ٹیسٹ کی ہدایات | X-, Y- and Z-axis |
| آرٹیکل پر نظر ثانی | 01 |
| رابطہ مواد | Cu alloy |
| corrosive کشیدگی | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| نصب اونچائی | 9.2 mm |
| پیکیجنگ کی قسم | 32 mm wide tape |
| کنڈلی کا قطر | 330 mm |
| مزاحمت سے رابطہ کریں۔ | 1.4 mΩ |
| برائے نام موجودہ IN | 8 A |
| برائے نام وولٹیج اقوام متحدہ | 160 V |
| جہتی ڈرائنگ | |
| موصلیت کا مواد | LCP |
| عہدوں کی تعداد | 4 |
| امکانات کی تعداد | 4 |
| بیرونی پیکیجنگ کی قسم | Transparent-Bag |
| شرح شدہ وولٹیج (II/2) | 250 V |
| رابطہ مزاحمت R1 | 1.4 mΩ |
| رابطہ مزاحمت R2 | 1.5 mΩ |
| رابطوں کی تعداد | 4 |
| شرح شدہ وولٹیج (III/2) | 160 V |
| شرح شدہ وولٹیج (III/3) | 160 V |
| سولڈر پن کی لمبائی [P] | 1.4 mm |
| ٹیسٹ کا دورانیہ فی محور | 2.5 h |
| سطح کی خصوصیات | Tin-plated |
| نمی کی حساس سطح | MSL 1 |
| موصل مواد گروپ | IIIa |
| ٹانکا لگانا پن فی ممکنہ | 1 |
| IEC 60112 کے مطابق CTI | 175 |
| شرح شدہ سرج وولٹیج (II/2) | 2.5 kV |
| عہدوں کی جانچ کی گئی تعداد | 20 |
| اندراج/نکالنے کے چکر | 25 |
| شرح شدہ سرج وولٹیج (III/2) | 2.5 kV |
| شرح شدہ سرج وولٹیج (III/3) | 2.5 kV |
| ری فلو میں سولڈر سائیکل | 3 |
| [W2] کنڈلی مجموعی طول و عرض | 38.4 mm |
| درجہ بندی درجہ حرارت Tc | 260 °C |
| محیطی درجہ حرارت (اسمبلی) | -5 °C ... 100 °C |
| محیطی درجہ حرارت (آپریشن) | -40 °C ... 100 °C (dependent on the derating curve) |
| سولڈرنگ کے عمل کی تفصیلات | Processing using reflow processes in compliance with IEC 60068-2-58 or DIN EN 61760-1 (latest version)Moisture Sensitive Level (MSL) = 1 according to IPC/JEDEC J-STD-020-C |
| شرح شدہ موصلیت وولٹیج (II/2) | 250 V |
| شرح شدہ موصلیت وولٹیج (III/2) | 160 V |
| شرح شدہ موصلیت وولٹیج (III/3) | 160 V |
| کم از کم کری پیج فاصلہ (II/2) | 2.5 mm |
| پاور فریکوئنسی وولٹیج کا مقابلہ کرتی ہے۔ | 1.39 kV |
| کم از کم کریپج فاصلہ (III/2) | 1.6 mm |
| کم از کم کریپج فاصلہ (III/3) | 2.5 mm |
| فی پوز طاقت واپس لیں۔ تقریبا | 6 N |
| داخل کرنے کی طاقت فی پوزیشن۔ تقریبا | 9 N |
| رشتہ دار نمی (اسٹوریج/ٹرانسپورٹ) | 30 % ... 70 % |
| UL 94 کے مطابق آتش گیر درجہ بندی | V0 |
| تسلسل سمندر کی سطح پر وولٹیج کا مقابلہ کرتا ہے۔ | 2.95 kV |
| دھاتی سطح کے رابطے کا علاقہ (اوپر کی پرت) | Tin (3 - 5 µm Sn) |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) | -40 °C ... 70 °C |
| تقابلی ٹریکنگ انڈیکس (IEC 60112) | CTI 175 |
| دھاتی سطح سولڈرنگ ایریا (اوپر کی پرت) | Tin (3 - 5 µm Sn) |
| دھاتی سطح کے رابطے کا علاقہ (درمیانی پرت) | Nickel (1.3 - 3 µm Ni) |
| Insert Requirements>20 N میں ہولڈر سے رابطہ کریں۔ | Test passed |
| دھات کی سطح سولڈرنگ ایریا (درمیانی پرت) | Nickel (1.3 - 3 µm Ni) |
| موصلیت مزاحمت، پڑوسی پوزیشن | > 5 MΩ |
| کلیئرنس کی کم از کم قیمت - غیر یکساں فیلڈ (II/2) | 1.5 mm |
| کلیئرنس کی کم از کم قیمت - غیر یکساں فیلڈ (III/2) | 1.5 mm |
| کلیئرنس کی کم از کم قیمت - غیر یکساں فیلڈ (III/3) | 1.5 mm |
پروڈکٹ کی وضاحت
Base case printed circuit board, nominal section: 1.5 mm², color: black, nominal current: 8 A, nominal voltage (III/2): 160 V, contact surface: Tin, contact type: Male, number of potentials: 4, number
